BR板式换热器
发布者：佳洁宝滤器 时间：2012-09-10阅读： 0次
产品简介： BR板式换热器具有换热效率高，结构紧凑。温度控制灵敏，操作弹性大，拆装方便，使用寿命长，高效节能。可用于加热，冷却，蒸发，冷凝，杀菌消毒，热力回收冷却。
...

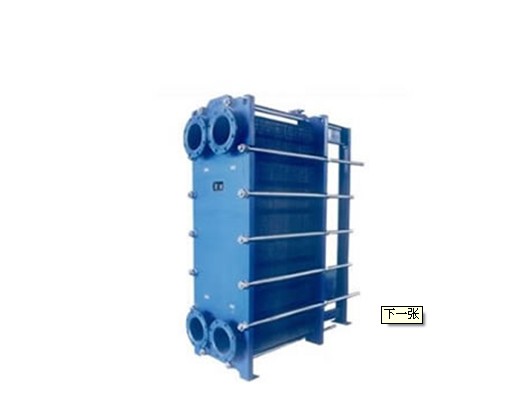

BR板式换热器
BR板式换热器概述：
BR板式换热器具有换热效率高，结构紧凑。温度控制灵敏，操作弹性大，拆装方便，使用寿命长，高效节能。可用于加热，冷却，蒸发，冷凝，杀菌消毒，热力回收冷却。
BR板式换热器工作原理：
BR板式换热器是由传热板片，密封胶垫，加紧版和夹紧螺栓等主要零部件组成，是用薄金属制成具有一定形状波纹的换热板片，然后叠装而成的换热器，工作流体在两块板片间所形成的窄而曲折的通道中流过，冷热流体依次通过各自流道，中间隔一层板片，通过此板片进行换热。传热板片四个角开有流道孔，贴有密封胶垫的传热板片安装在固定加紧版和活动夹紧板之间的框架上，用夹紧螺柱夹紧。传热板片波纹为人字形，相邻板片间具有反方向的人字形沟通，沟槽的交叉点相互支撑形成接触点，介质流动形成湍流，从而获得很高的传热效率。
BR板式换热器的设计特点：
a、高效节能:板式换热器的传热系数高.比相同平方管式换热器提高30%一50%
b、结构紧凑:板式换热器体积小，占地面积小，散热损失小，重量轻.每立方米体积内约布置250平方米左右的传热面积，占地面积仅为列管式换热器的1/4一1/8
c、拆装清洗方便:板式换热器靠夹紧螺栓将夹板和板片夹紧，因此拆装方便，随时可以打开清洗。有时甚至可以不必完全拆开仅把压紧螺栓松开就可抽出板片清洗.更换胶垫，以致更换板片，同时由于板面光洁.湍流程度高，不易结垢。
d、使用寿命长:板式换热器的板片采用不锈钢或合金板式压制.可耐各种腐蚀介质。
e、使用性强:板式换热器板片为独立元件，可按要求随意增减流程.形式多样:可适用于各种不同工艺的要求
f、不串液:板式换热器密封槽泄液液道，各种介质不会串通，即使出现泄露.介质总是向外排出。
b、结构紧凑:板式换热器体积小，占地面积小，散热损失小，重量轻.每立方米体积内约布置250平方米左右的传热面积，占地面积仅为列管式换热器的1/4一1/8
c、拆装清洗方便:板式换热器靠夹紧螺栓将夹板和板片夹紧，因此拆装方便，随时可以打开清洗。有时甚至可以不必完全拆开仅把压紧螺栓松开就可抽出板片清洗.更换胶垫，以致更换板片，同时由于板面光洁.湍流程度高，不易结垢。
d、使用寿命长:板式换热器的板片采用不锈钢或合金板式压制.可耐各种腐蚀介质。
e、使用性强:板式换热器板片为独立元件，可按要求随意增减流程.形式多样:可适用于各种不同工艺的要求
f、不串液:板式换热器密封槽泄液液道，各种介质不会串通，即使出现泄露.介质总是向外排出。
BR板式换热器设计选型：
a、流道组合 根据板间流速、温差条件和工艺条件，可将板式换热器装成单流程或多流程。一般温差大干对数 平均温差1.8倍的介质应采用多流程。板间流速的适合值为0.3一0.5耐s，流速太低时应采用二流程 或多流程。
b、选型所需的已知条件:
1、冷、热介质的物性参数，如酸碱度、氮离子含量、粘度、密度、导热系数、比热等。
2、冷、热介质的进出口温度。
3、冷、热介质的进出口流量或其中一种流量。
新乡市佳洁宝滤器有限公司生产的冷却器系列有：LQG系列船用冷却器、LQ系列冷却器、OR多管系列油压冷却器
b、选型所需的已知条件:
1、冷、热介质的物性参数，如酸碱度、氮离子含量、粘度、密度、导热系数、比热等。
2、冷、热介质的进出口温度。
3、冷、热介质的进出口流量或其中一种流量。
新乡市佳洁宝滤器有限公司生产的冷却器系列有：LQG系列船用冷却器、LQ系列冷却器、OR多管系列油压冷却器
